戴尔R730服务器阵列重建全攻略
服务器，这个与家用电脑截然不同的设备，往往令人感到神秘而陌生。然而，对于专业的技术人员来说，它就像是一辆待命的货车，等待着被妥善地操控和利用。最近，我接到了一个挑战性的任务：帮助一家公司重组他们的戴尔R730服务器。这台服务器原本运行着server 2012系统，现在需要增加硬盘并重新构建阵列。接下来，就让我们一起看看这个实施过程吧。
在开始之前，我们必须首先明确用户的需求和环境。这台戴尔R730服务器配备了5块硬盘，并搭载了H330阵列卡。我们的目标是创建raid1和raid5两种阵列。在了解了这些基本信息后，我们就可以着手进行实施了。
当然，加硬盘的过程并不复杂，只要确保新加的硬盘能够被服务器正常识别即可。这一点对于初学者来说可能有些挑战，但只要掌握了基本的方法和技巧，就能够轻松应对。如果你对这方面还不太熟悉，那么或许可以先从了解基础操作开始，逐步提升自己的技能水平。
1、当服务器开机并显示以下界面时，请迅速按下F2键。
若错过时机，请重复尝试。

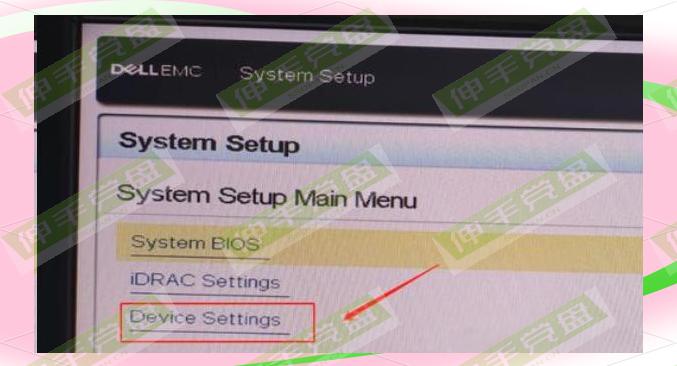

2、进入system setup设置后，选择device settings并回车进入。

3、进入设备设置后，您会看到RAID控制器选项，请选择您的RAID控制器并回车。
请注意，不同型号的服务器可能使用的控制器型号会有所不同，例如部分服务器可能采用H730控制器，这种阵列卡具有更出色的性能，能提供更强的磁盘读写IO能力。

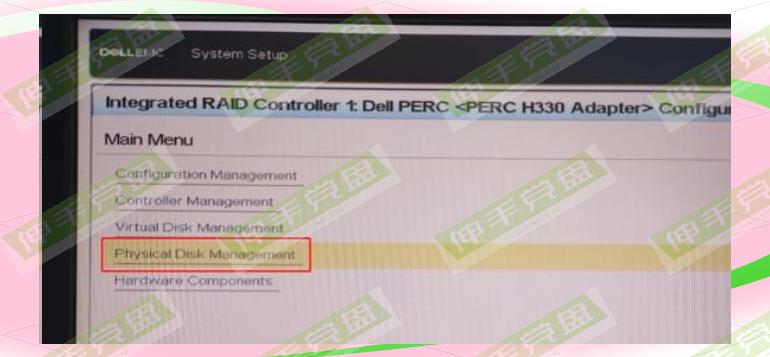

4、进入RAID控制器界面后，您需要选择“Physical Disk Management”选项，即物理磁盘管理界面，并回车进入。
在这个界面中，您可以对物理磁盘进行各种管理操作。

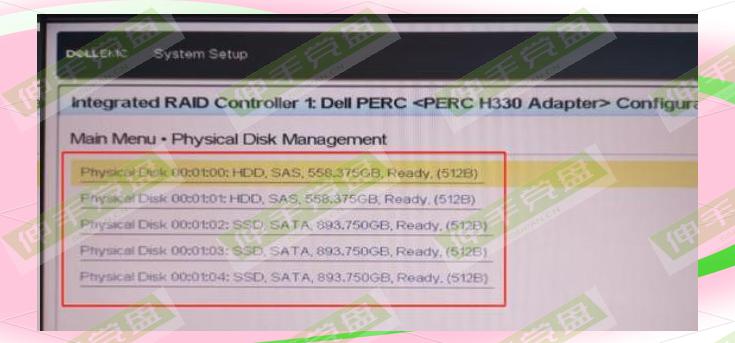

5、在物理磁盘管理界面，您将看到有5个硬盘，当前状态显示为“Ready”
这意味着这些硬盘尚未进入RAID准备状态。同时，您也可以确认服务器已成功识别了所有安装的硬盘。接下来，请按下esc键返回上级菜单。

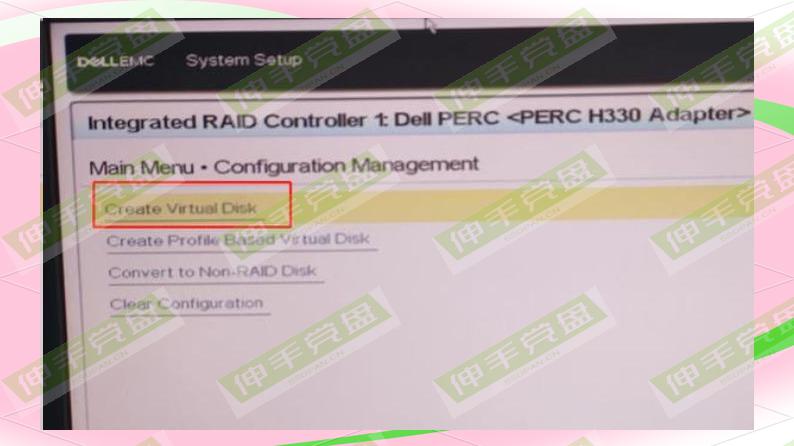

6、进入Configuration Management选项，并选择Create Virtual Disk来创建虚拟磁盘
然后按下回车键确认。

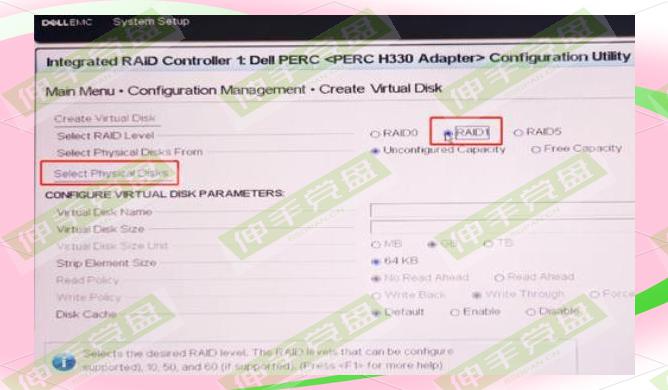

7、进入磁盘阵列界面后，选择您希望创建的阵列类型。
在此，我们选择RAID1。接着，点击Select Physical Disks来选定物理磁盘。

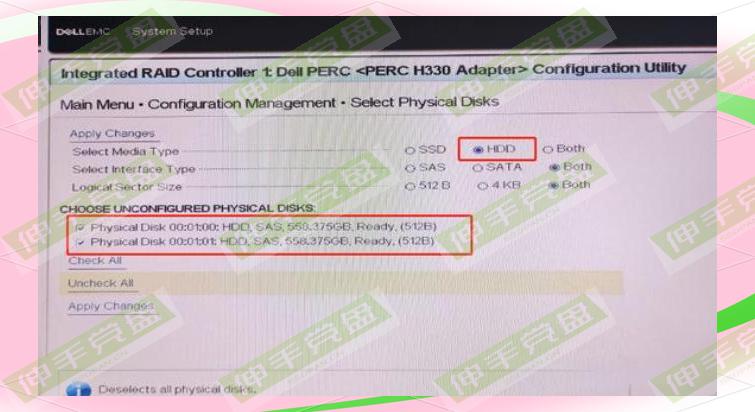

8、在选择硬盘类型和接口时，需要确认您是要使用机械硬盘（HDD）还是其他类型的硬盘。
勾选您希望创建阵列的磁盘，并点击“apply changes”应用更改。之后，按照提示一路点击“OK”即可完成设置。

9、在完成设置后，您将看到一个警告提示
告知您创建虚拟磁盘将导致物理磁盘上的数据被清除。请仔细确认后，勾选相应的选项并点击“yes”以继续创建过程。一旦确认，虚拟磁盘将成功创建。

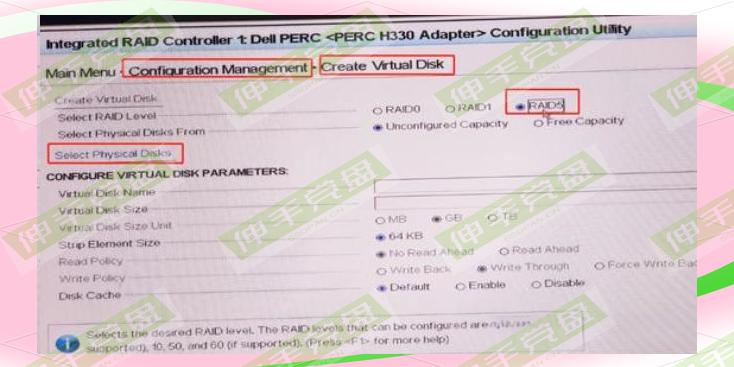

10、接下来，我们将创建RAID5。

创建过程与之前类似，只需进入创建页面，选择RAID5作为创建类型，并点击“Select Physical Disks”以选择磁盘。

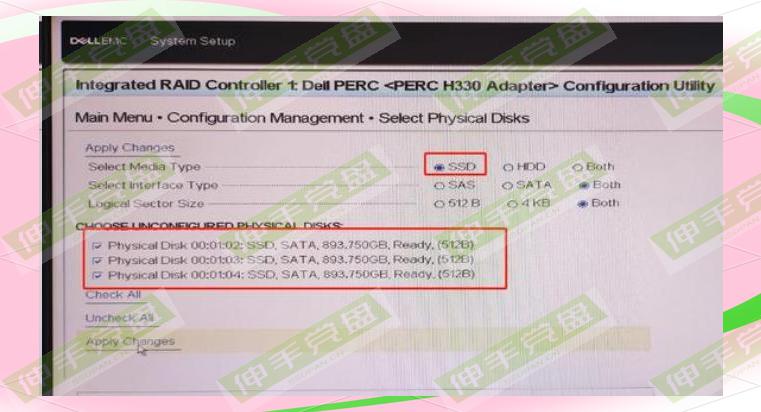

11、在选择磁盘时，会出现三种选项类型：SSD、HDD和Both。
通常，我们只需选择SSD或HDD中的一种，而Both选项一般不建议选择。在选择完成后，确保勾选了所有出现的硬盘，然后点击“Apply Changes”应用更改，并确认选择“OK”。

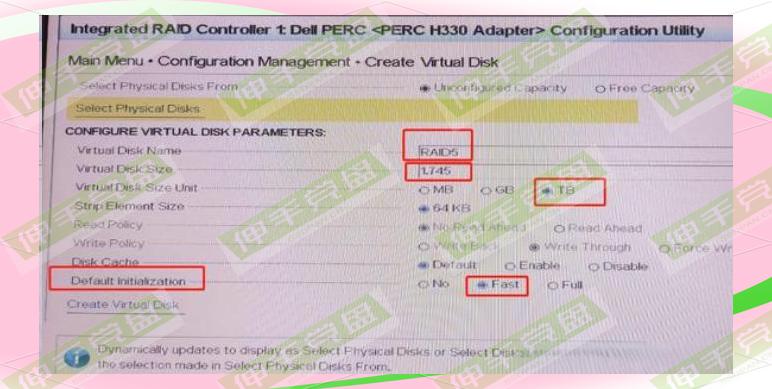

12、进入Configure Virtual Disk Parameters界面后，您还可以对磁盘阵列卡的名称以及磁盘的大小等参数进行自定义的调整。

13、在完成上述参数调整后，您只需连续点击“OK”以确认，直至出现“Confirm”选项并勾选“yes”，即可完成配置。

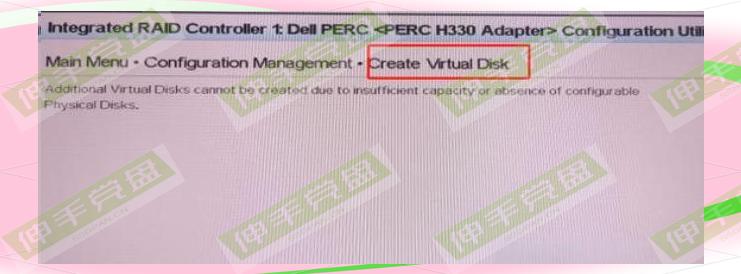

随后，点击“Create Virtual Disk”将呈现以下提示，表明已无可用磁盘可供创建阵列。

查看创建结果。
14、进入首页的View Disk Management
您将能看到成功创建的两个阵列：raid1和raid5，同时会显示这些阵列所提供的实际可用空间。
15、接下来，选择Physical Disk Management并回车
您将能够查看物理磁盘的状态，其中会显示“就绪”信息，表明磁盘已准备好进行进一步的操作。
创建过程到此已全部完成。接下来，只需简单几步，便可完成系统的安装，从而获取到1K。当然，这并非终点，让我们共同探讨如何让这一过程更加顺畅，或者分享您的其他宝贵建议。
